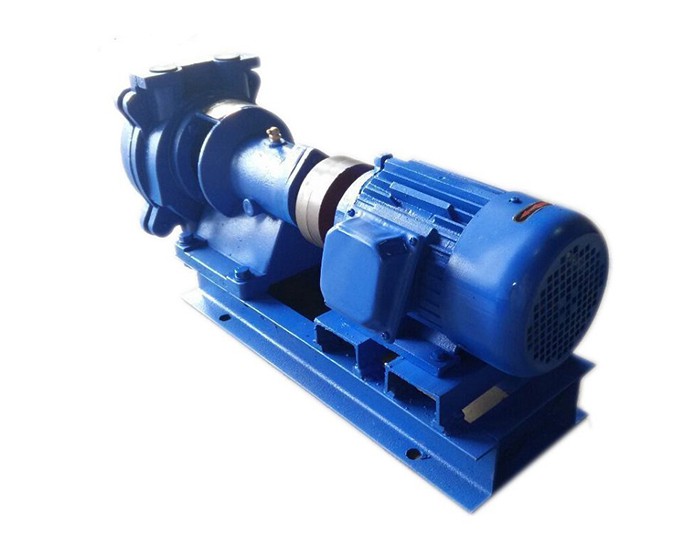

SZB水環真空泵簡介

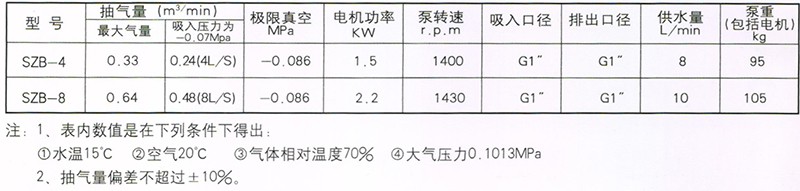

SZB懸臂式水環真空泵為單級單吸懸臂式水環真空泵，泵的出、入口對稱偏心向上?？晒┏槲諝饣蚱渌鼰o腐蝕性、不溶于水、不含固體顆粒的氣體。吸入壓力為-0.086Mpa。目前制造的SZB型水環式真空泵型號有：SZB-4、 SZB-8。其中4（8）表示當柱高為520毫米時的氣量（升/秒）?？蓮V泛用于機械、石油、化工、制藥、食品等工業及其它領域。特別適合于做大型水泵引水用。

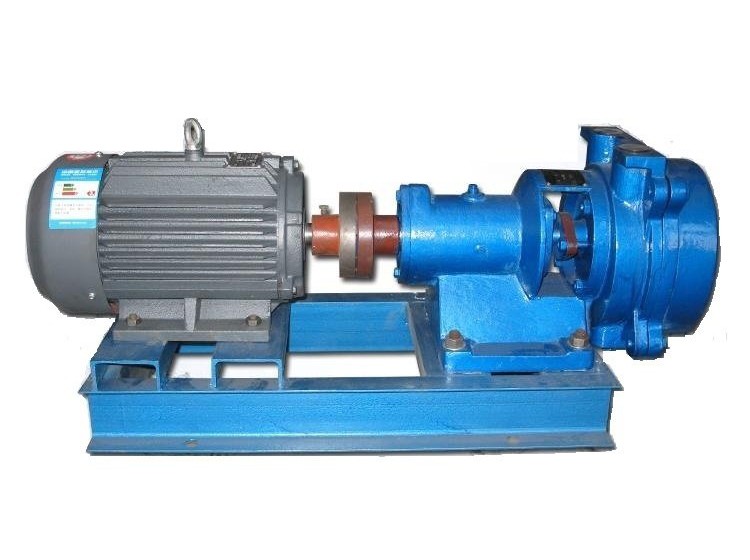

二、SZB水環真空泵細節

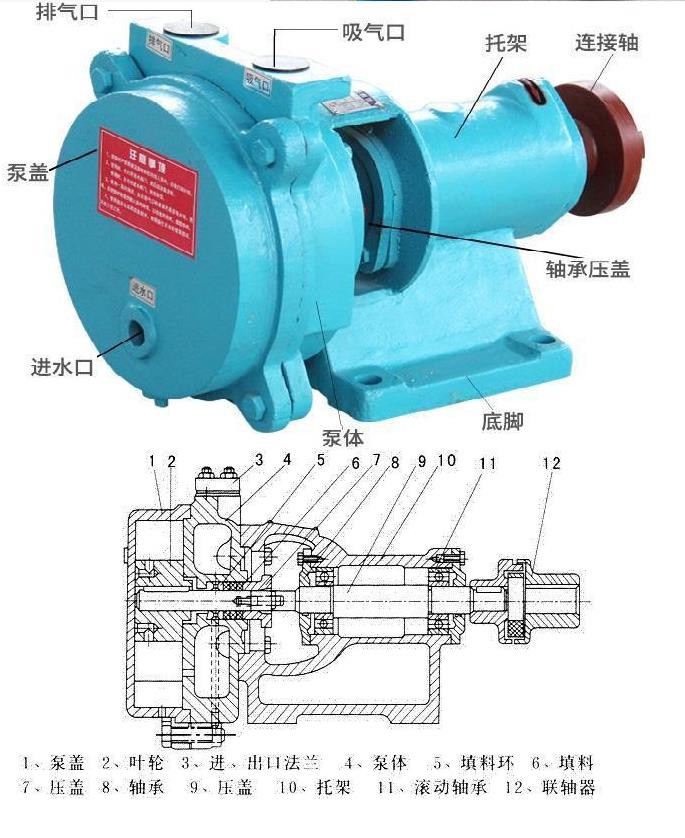

三、SZB水環真空泵結構

SZB懸臂式水環真空泵工作室由泵體、泵蓋構成，上有進排氣口，下有放水塞，泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋，內裝填料密封，泵體側面的螺絲孔為補充水環消耗用水。由鑄鐵制成葉輪，有12個葉片呈放射狀均分布，有平衡孔(其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵與軸聯接并可沿軸向滑動調節間隙。軸為鋼制成，支承在泵的托架內的兩個滾珠軸承上，右端有彈性聯軸器和電機直接聯接。托架用鑄鐵制成，有止口保證與泵體聯接，軸承間有空腔，可存潤滑油，用稀油或齒油滑均可。從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進
